Inspección de LPS de Aerogeneradores con Dron: Medición de Continuidad sin Riesgo

El sistema de protección contra rayos (LPS) es, junto con la góndola y el rotor, uno de los elementos más críticos de un aerogenerador: un impacto de rayo mal derivado a tierra puede dañar palas, generador y electrónica de control en cuestión de milisegundos. Por eso la norma exige comprobar de forma periódica que todo el recorrido del rayo —desde el receptor en punta de pala hasta la puesta a tierra— sigue siendo eléctricamente funcional. En Aeromedia hemos desarrollado el único sistema robótico aéreo del mercado capaz de realizar esta medición de forma cuantificada, en 20-30 minutos por máquina y sin necesidad de que ningún técnico acceda a la pala.

Qué es el LPS de un aerogenerador y por qué hay que revisarlo

El sistema de protección contra rayos de una turbina eólica está formado por receptores en la punta y a lo largo de la pala, un conductor interno que baja hasta el buje y una vía de derivación a tierra a través de la góndola y la torre. Asegurar que este sistema esté intacto es fundamental, y la norma recomienda realizar pruebas de rutina de todo el trayecto del rayo, desde el receptor en punta de pala hasta tierra. Un receptor con continuidad degradada no se detecta a simple vista: la pala puede parecer intacta y, sin embargo, no estar protegida frente a la próxima tormenta.

Los límites de los métodos de inspección tradicionales

Hasta hace poco, las inspecciones del LPS de turbinas eólicas requerían acceso mediante cuerdas, lo que es peligroso y consume mucho tiempo, además del uso manual de un óhmnímetro. Este método arrastra varios problemas de fondo: la corriente de medición varía y no está estandarizada en el uso de campo, las pruebas de continuidad de 2 puntos son propensas a errores de resistencia de contacto, y el registro de datos depende de notas manuales o fotos no siempre vinculadas al receptor concreto que se está midiendo.

Otras tecnologías de inspección LPS: respuestas incompletas

En los últimos años han surgido alternativas que tampoco resuelven el problema por completo:

• Sistemas robóticos pesados con pulsos de alta tensión: pueden limpiar y probar receptores, pero requieren entre 2 y 3 horas por turbina y una logística pesada de despliegue.
• Pruebas de alta tensión: simulan condiciones de rayo, pero no proporcionan datos de resistencia medibles, solo una confirmación cualitativa.
• Drones con inyección de señales: pueden identificar cortes de circuito, pero carecen de información cuantitativa sobre el estado real de la conexión.

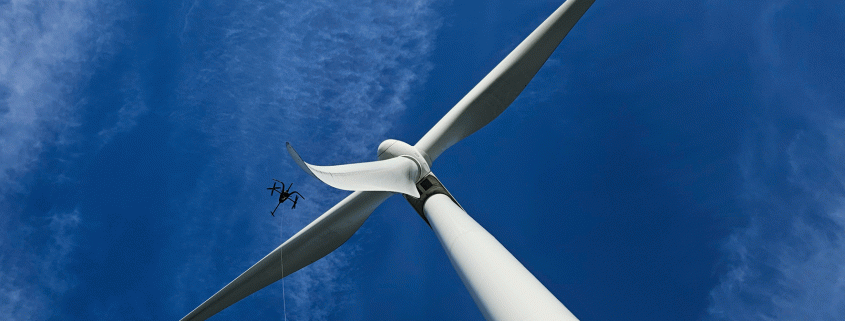

Cómo funciona el sistema robótico aéreo de Aeromedia

Nuestro sistema verifica todo el circuito del LPS asegurando que la ruta que seguiría un rayo no solo esté presente teóricamente, sino que sea eléctricamente funcional con resistencia baja. Para lograrlo combina tres elementos:

1. Una sonda en forma de aguja montada en el dron que establece contacto eléctrico directo con el receptor, aplicando un contacto estable con aproximadamente 2 kg de fuerza.
2. Un micro-óhmetro certificado de 4 hilos (por ejemplo, un Mostec VG-BAT-150) ubicado en la base del aerogenerador, conectado al dron mediante un sistema de tether con cable de tierra y retorno de señal integrado.
3. Mediciones de resistencia de 4 hilos tipo Kelvin, con precisión en miliohmios, que eliminan la resistencia parásita de cables y contactos que distorsiona las medidas manuales de 2 hilos.

La corriente de medición es fija, de 0,3 A, según normas IEC 61400-24 —frente a la corriente variable y no estandarizada del uso manual de campo—. En la mayoría de los casos, la inspección completa toma solo 20-30 minutos por turbina, sin necesidad de escalar, sin acceso al nacelle y con un tiempo de inactividad mínimo de la máquina.

LPS por dron frente al método tradicional

Ventajas principales para el propietario del parque eólico

• Inspecciones x5 más rápidas: las inspecciones realizadas con este tipo de equipos suelen tardar entre 20 y 30 minutos por máquina, reduciendo tiempos de parada y costes operacionales frente a una inspección con cuerdas.
• Recopilación eficaz de datos: información clara y resultados inmediatos del estado del LPS, con informes detallados sobre su estado por receptor.
• Pocos recursos humanos: un solo piloto especializado puede operar el flujo de trabajo de inspección de manera eficiente, con el apoyo opcional de un técnico si es necesario.
• Garantía de cumplimiento: el método de inspección cumple con los estándares de la norma IEC/EN 61400-24, garantizando el control de calidad y la fiabilidad del dato.

Una plataforma robótica pensada para el contacto estructural

El sistema se apoya en un dron de diseño específico para este tipo de contacto físico controlado:

• Máxima estabilidad y fuerza constante: estabilidad en vientos fuertes y precisión en las mediciones, posibles gracias al diseño único de rotores independientes.
• Cobertura desde cualquier dirección: acceso 360° y contacto preciso en cualquier ángulo, incluso en áreas de difícil acceso de la pala.
• Contacto e interacción: capacidad de aplicar hasta 30 N de fuerza y torque controlado directamente sobre las estructuras.
• Plataforma versátil: un diseño modular preparado para evolucionar con las necesidades de inspección, admitiendo también cargas de pago de medición de espesores.
• Reportes al instante: datos estructurados y listos para análisis en minutos, con trazabilidad completa y formatos compatibles.

Por qué Aeromedia es la referencia en inspección robotizada de LPS

Aeromedia UAV S.L. es una empresa de servicios de aeronáutica no tripulada con un departamento propio de inspección industrial, constituida en 2012 y certificada bajo las normas ISO 9001, ISO 14001 y ISO 45001, además de disponer del Certificado de Conformidad con el Esquema Nacional de Seguridad (ENS-2025/0031). Somos, hasta la fecha, la única empresa de servicios que dispone de un sistema robótico aéreo para revisión de conductividad de LPS y medición de espesores, lo que nos permite ofrecer a los operadores de parques eólicos una alternativa cuantificable, trazable y conforme a norma frente a las inspecciones con cuerdas o los sistemas robóticos pesados del mercado.

Preguntas frecuentes

¿Cuánto dura la inspección del LPS de un aerogenerador con este sistema?

En la mayoría de los casos, entre 20 y 30 minutos por turbina, sin necesidad de escalar la torre ni acceder al nacelle.

¿La medición cumple la normativa aplicable?

Sí. El método sigue la norma IEC/EN 61400-24, con una corriente de medición fija de 0,3 A y medición de resistencia de 4 hilos tipo Kelvin con precisión en miliohmios.

¿Puede este dron hacer algo más que revisar el LPS?

Sí, la plataforma es modular y admite además cargas de pago de medición de espesores. Puedes consultar los detalles en nuestro próximo artículo dedicado a la inspección de espesores con dron.

Conclusión

La inspección del LPS ya no tiene que elegir entre rapidez y rigor técnico. El sistema robótico aéreo de Aeromedia ofrece una medición cuantificada, conforme a la norma IEC 61400-24, en una fracción del tiempo y el riesgo que exige el acceso mediante cuerdas. Si gestionas un parque eólico y quieres conocer el estado real del LPS de tus máquinas, en Aeromedia podemos ayudarte a planificar esta inspección.
